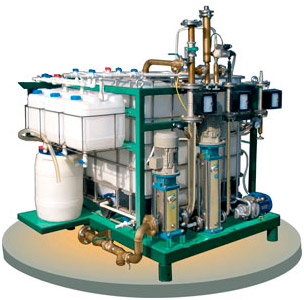

Установка УВБ-14 предназначена для получения как анионовых, так и катионовых битумных эмульсий, которые в дорожном строительстве используют:
Установка может применяться на предприятиях производящих асфальтобетонные смеси.
Установка предназначена для эксплуатации, как в помещении, так и на открытых площадках под навесом.
Конструкция установки обеспечивает работоспособное ее состояния при эксплуатации в условиях окружающей среды для изделий исполнения УХЛ категории 4 по ГОСТ 15150-69, но при температуре окружающего воздуха от плюс 50С до плюс 400С.
| Параметр | Значение |
|---|---|
| Производительность, м3/час при работе партиями при непрерывной работе, м3/час |
8 16 |
| Расход битума, м3/час | 10,5 |
| Расход воды, м3/час | 5-7* |
| Расход разжижителя, дм3/час | 50-350* |
| Расход кислоты, дм3/час | 50-150* |
| Расход эмульгатора, дм3/час | до 50* |
| Давление битума на входе в установку, МПа | 0,2 |
| Давление битума подаваемого в смеситель, МПа | 1,4 |
| Давление водной фазы подаваемой в смеситель, МПа | 0,2 |
| Температура битума на входе в установку, °С | 140-160 |
| Температура воды на входе в установку, °С | 40-60 |
| Высота подъема эмульсии после установки, (м) не более | 10 |
| Установленная мощность, кВт | 38 |
| Габаритные размеры, мм, не более: Блок приготовления эмульсии длина ширина высота |
2300 1000 1100 |
| Блок водной фазы длина ширина высота |
1600 1300 1500 |
| 1Напряжение силовых цепей, В | 380220 |
| Масса, не более, кг | 1990 |
* В зависимости от рецептуры выпускаемой эмульсии!
| Наименование | Количество, шт |
|---|---|
| Установка УВБ-14 | |
| Блок приготовления эмульсии | 1 |
| Блок водной фазы | 1 |
| Теплообменник подогрева воды | 1 |
| Ёмкость для кислоты | 1 |
| Ёмкость для разжижителя | 1 |
| Подогреватель емкости с эмульгатором | 1 |
| Чехол для емкости с эмульгатором | 1 |
| Комплектное устройство управления | 1 |
| Фитинги пластиковые Ду15:- тройники — угольники — муфты — адаптеры — контргайки — кран DN 15 |
5 15 10 8 5 6 |
| Труба пластиковая Ду15 | 20м |
| Клей GENOVA (клей + растворитель) по118мл | 2флак. |
| Рукав кислотостойкий Ду 20 ГОСТ 18599-73 | 4,5м |
| Рукав кислотостойкий Ду 15 ГОСТ 18599-73 | 5м |
| Соединения шаровые Ду 20 НГ016-04-001 | 6 |
| Блок подготовки воздуха П-Б16.31УХЛ4 | 1 |
| Редуктор АР-40-2ДМ | 1 |
| Рукав Б (1)-20-10-22 ГОСТ 18599-73 | 3м |
| Хомут червячный 15-30 | 10 |
| Запасные части | |
| Датчик ТСМ1-3 ТУ У 14242882-98 | 2 |
| Датчик давления «Метран» | 1 |
| Пускатель ПМ1-09-10 | 2 |
| Лента ФУМ ГОСТ 18999-73 | 100г |
| Жгут ФУМ ТУ 6-05-1570-72 | 100г |
| Болт М16х60 | 16 |
| Гайка М16 ГОСТ 5915-70 | 16 |
| Прокладка УВБ-Т 00.004 | 5 |
| Документы | |
| Паспорт, совмещенный с руководством по эксплуатации УВБ-14 | 1 |
| Методика поверки МИ 4212-012-2001 на датчик давления типа «Метран» | 1 |
| Паспорт СПГК.1528.000ПС на датчик давления типа «Метран».Версия 2.0 | 1 |
| Руководство по эксплуатации СПГК.5175.000.00 РЭ Версия 1.1 | 1 |
| Паспорт КУВФ.421210.002 ПС на измеритель-регулятор ТРМ1 | 7 |
| Руководство по эксплуатации на измеритель-регулятор ТРМ1 | 7 |
| Паспорт КУВФ.920.380.01 ПС на измеритель-регулятор 2ТРМ1 | 1 |
| Руководство по эксплуатации на измеритель-регулятор 2ТРМ1 | 1 |
Примечания:
