Патроны токарные трехкулачковые клиновые механизированные полые ПП-200.40, ПП-250.60, ПП-315.80

Патроны трехкулачковые клиновые механизированные полые предназначены для обработки пруткового материала и штучных заготовок при токарной обработке в условиях серийного и массового производства.

Патрон работает от полого механизированного привода, устанавливаемого на заднем конце шпинделя станка.

Настройка на необходимый диаметр зажима осуществляется переустановкой накладных закаленных или незакаленных кулачков по рифлениям основных кулачков с обеспечением выходной точности патрона.

Точность патрона с незакаленными кулачками достигается путем расточки накладных кулачков после их переустановки на необходимый диаметр зажима.

По требованию заказчика возможны изменения присоединительных размеров патрона и комплектация необходимым количеством комплектов незакаленных и закаленных кулачков.

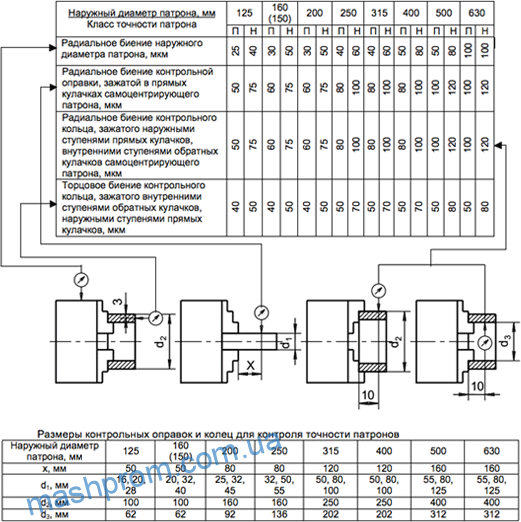

Нормы точности патронов ГОСТ 1654-86

Размеры и технические характеристики

Наименование параметров		Модель
Наименование параметров		ПП-200.40	ПП-250.60	ПП-315.80
Наружный диаметр патрона А, мм		200	250	315
Условный размер присоединительного конуса	ГОСТ 12593 (Исполнение «J»)	6	6, 8	6, 8, 11
Условный размер присоединительного конуса	ГОСТ 12595 (Исполнение «К»)	6	6, 8	6, 8, 11
Диаметр присоединительного пояска D, мм (Исполнение «С»)		165	210	270
Глубина присоединительного пояска l, мм		5	5	6
Диаметр проходного отверстия D0, мм		40	60	80
Высота патрона, мм	H	90	105	105
	H1	107	130	129
	H2	107	130	129
Высота до основного кулачка, мм	С	95	110	117
	С1	112	135	141
	С2	112	135	141
Ход штока К, мм		20	23	23
Ход кулачка h, мм		5,3	6,2	6,2
Размер резьбы тяги М		М52х1,5	М62х2	М90х2
Длина резьбы L, мм		35	40	30
Ширина кулачка B, мм		40	45	45
Ширина сухаря b,мм		17	20	20
Размер резьбы крепления накладных кулачков m		M12	M16	M16
Максимально допустимая частота вращения, мин^-1		4500	4000	3000
Максимальное усилие, передаваемое приводом, даН		3000	6000	6000
Суммарная сила зажима в кулачках, даН		5500	140000	14000
Масса патрон, не более, кг		20	40	55
