Измеритель вибрации многоканальный АСТД-3 является сертифицированным средством измерений. Он предназначен для измерения и контроля вибрации силового оборудования газо- и нефтеперекачивающих станций, энергетических установок тепловых электростанций, вентиляторов, насосов, компрессоров, трубопроводов и др.

По своему функциональному назначению измеритель относится к виброизмерительной контрольно-сигнальной аппаратуре. Принцип действия измерителя основан на измерении сигналов вибрации контролируемого оборудования при помощи датчиков абсолютной вибрации, преобразовании их в электрический сигнал и дальнейшем вычислении и контроле параметров вибрации (размах, амплитуда, СКЗ в частотной полосе, фаза) во вторичном измерительном преобразователе.

Технические характеристики

• Измеритель вычисляет СКЗ вибрации (виброускорение / виброскорость) в 16 полосах: 6-ти фиксированных и 10-ти, задаваемых пользователем по всем виброканалам
• Фиксированные (предопределенные) полосы:

• 10-1000 Гц
• (оборотная частота тахоканала 1 х 0,5) ± 3 линии спектра
• (оборотная частота тахоканала 1 х 1) ± 3 линии спектра
• (оборотная частота тахоканала 1 х 2) ± 3 линии спектр
• (оборотная частота тахоканала 1 х 3) ± 3 линии спектра
• остаток: от нижней до верхней частоты без учета относительных полос

• Пользовательские полосы:

• в абсолютных границах
• относительно оборотной частоты по тахоканалу для измерителя с преобразователем CTD-2060
• относительно оборотной частоты по 1, 2 или 3 тахоканалу для измерителя с преобразователем CTD-2160
• остаток

• Длина выборки собираемой волны:

• от 8192 до 65536 отсчетов для измерителя с преобразователем CTD-2060
• от 8192 до 32768 отсчетов для измерителя с преобразователем CTD-2160

• По каждому каналу измерения частоты вращения измеритель измеряет частоту вращения с погрешностью не более 0,05% в диапазоне:

• от 1 до 300 с^-1 для измерителя с преобразователем CTD-2060
• от 3 до 300 с^-1 для измерителя с преобразователем CTD-2160

• Измеритель имеет 2 сигнальных реле (дискретных выхода)
• Задержка срабатывания реле

• от 0 до 60 с (с шагом 0,4 с) для измерителя с преобразователем CTD-2060
• от 0 до 75 с (с шагом 0,5 с) для измерителя с преобразователем CTD-2160

• Время удержания реле:

• от 0,4 до 60 с (с шагом 0,4 с) для измерителя с преобразователем CTD-2060
• от 0,5 до 75 с (с шагом 0,5 с) для измерителя с преобразователем CTD-2160

• Гистерезис от 0 до 50% от уровня уставки
• Измеритель осуществляет контроль и сигнализацию технического состояния агрегата с периодом вычисления параметров посредством сравнения вычисленных по виброканалам параметров с нормативными уровнями вибрации и замыкания соответствующего реле
• Период вычисления параметров не более:

• 0,4 с для измерителя с преобразователем CTD-2060
• 0,5 с для измерителя с преобразователем CTD-2160

• Измеритель передает вычисленные параметры на ПК по Profibus (RS-485)





Возможный состав оборудования

Тип оборудования	Назначение
Преобразователь виброизмерительный вторичный CTD-2060	Измерение, контроль и регистрация сигналов от датчиков вибрации (6 каналов)
Преобразователь виброизмерительный вторичный CTD-2160	Измерение, контроль и регистрация сигналов от датчиков вибрации (16 каналов)
Усилитель заряда УС-14	Преобразование зарядового сигнала виброакселерометра в сигнал напряжения стандарта ICP
МВ-43 / МВ-44	Пьезоэлектрический акселерометр с выходом по заряду, пропорциональным виброускорению объекта.
МВ-45
МВ-46
IMI 603	Пьезоэлектрический акселерометр со встроенной электроникой стандарта ICP
IMI 607
IMI 608
PCB 338B34 / 338B35
STI CMCP 1100
АР2028 / АР2038
АР 35
Omron E2A	Датчик измерения частоты вращения и фазы



Метрологическое обеспечение

Измеритель вибрации многоканальный АСТД-3 метрологически обеспечен при производстве и в эксплуатации.
Поверку измерителя осуществляют в соответствии с Методикой поверки «Измеритель вибрации многоканальный АСТД-3. Методика поверки измерительных каналов КЕДР.468266.005 МП» согласована с ГЦИ СИ ФГУП «ВНИИМС» в 2008 году.
В перечень основного поверочного оборудования входят: установка поверочная вибрационная 2 разряда DVC-500, усилитель мощности 2707 «Брюль и Къер», генератор сигналов «Брюль и Къер».
Межповерочный интервал — 1 год.

Конфигурирование

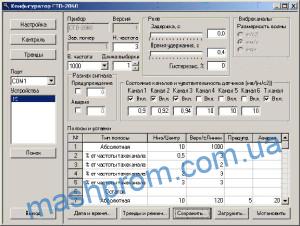

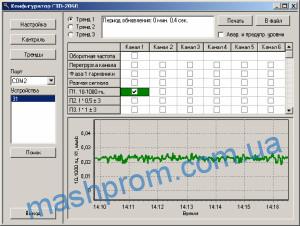

Для конфигурирования контроллера Измерителя вибрации многоканального АСТД-3 используется специальное программное обеспечение – «Конфигуратор прибора CTD-2160». Конфигуратор имеет интуитивно понятный оконный интерфейс и позволяет в удобном виде задать требуемые пользователю свойства измерений, вычислений, контроля и сигнализации Измерителя.
