Измеритель вибрации многоканальный АСТД-2 является сертифицированным средством измерений. Он предназначен для измерения и контроля вибрации агрегатов роторного типа (газовые, паровые и гидротурбины, компрессоры, нагнетатели природного газа, насосы, газотурбинные установки, электродвигатели и т.д.) во взрывоопасных зонах класса В-1а и в наружных установках класса В-1г.

По своему функциональному назначению измеритель относится к виброизмерительной контрольно-сигнальной аппаратуре. Он может использоваться как автономное изделие, так и входить в качестве измерительной подсистемы в состав более сложных структур (систем контроля и диагностирования и АСУ ТП).

Технические характеристики

По каждому измерительному каналу измеритель с периодом от 0,1 до 60 с (период конфигурируется) выполняет:

• По каналу измерения виброскорости:
  • измерение СКЗ виброскорости от 0 до 100 мм/с в диапазоне частот от 10 до 1000 Гц
  • измерение СКЗ виброскорости от 0 до 100 мм/с в конфигурируемых диапазонах (полосах) частот, но не более чем 8000 Гц
• По каналам измерения виброперемещения:

• измерение размаха виброперемещения от 0 до 250 мкм или от 0 до 500 мкм в диапазоне частот от 2 до 1000 Гц
• измерение амплитуды виброперемещения от 0 до 125 мкм или от 0 до 250 мкм в диапазоне частот от 2 до 1000 Гц
• измерение СКЗ виброперемещения от 0 до 100 мкм в конфигурируемых диапазонах (полосах) частот до 8000 Гц
• По каналам измерения смещения — измерения осевого смещения вала от 0 до 3 мм
• По каналам измерения частоты вращения — измерения частоты вращения от 0 до 500 с^-1
• По каждому измерительному каналу измеритель регистрирует сигнал (форму волны) длительностью от 8192 до 65536 отсчета в диапазоне частот от 0 до 8000 Гц
• Измеритель может получать до 100 параметров процесса по последовательному каналу RS-422 с циклом от 1 до 300 с
• Измеритель осуществляет виброконтроль оборудования посредством измерения характерных параметров вибрации (размах и амплитуда вибрации, общий уровень вибрации, СКЗ в частотных полосах, амплитуда и фаза роторных гармоник) и сравнения с допустимыми нормативными уровнями вибрации (уставками)
• В измерителе задается до 500 уставок по абсолютному значению на измеряемые параметры вибрации и частоты вращения, а также получаемые по последовательному каналу параметры процесса следующих типов уровней тревожности: предупреждение, авария, вне режима, неисправность канала
• Измеритель имеет следующие 4 дискретных выхода контроля и сигнализации («сухие контакты»): состояние измерителя, режим работы измерителя, предупредительная сигнализация, аварийная сигнализация
• Алгоритмы формирования дискретных сигналов контроля и сигнализации имеют защиту от ложных срабатываний, в частности за счет наличия специальной фильтрации и усреднений контролируемых параметров вибрации, а также путем конфигурирования следующих параметров срабатывания уставок:
  • задержка срабатывания уставки (отдельно на превышение параметра и на возврат параметра в исходное состояние) — в диапазоне от 0,2 до 300 с
  • гистерезис отпускания уставки – в диапазоне от 1 до 50 % от уровня срабатывания.
• Измеритель регистрирует измеряемые параметры с циклом не более 0,2 с в энергонезависимом «черном ящике» и сохраняет не менее 600 записей за последние 3 мин. работы

• Измеритель может передавать:

• измеренные параметры вибрации и частоты вращения – по каналам RS-485 (Profibus), RS-422 (Modbus) и через токовые выходы 4-20 мА
• результаты сравнения с уставками – по каналам RS-485 и RS-422
• полученные параметры процесса – по каналу RS-485
• содержимое «черного ящика» — по каналу RS-485
• зарегистрированные сигналы (форма волны) – по каналу RS-485

Конструкция

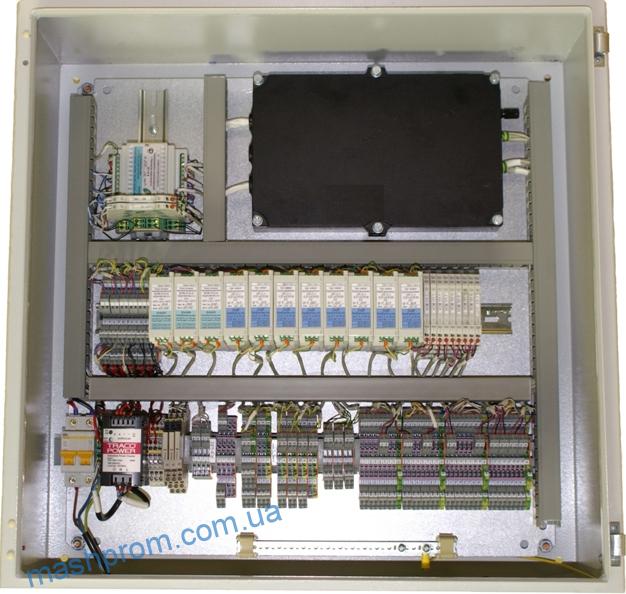

Основные элементы системы расположены в системном шкафу ШС-06. К системному шкафу подводятся электрические кабели с нормализованными сигналами напряжения от датчиков вибрации.

При помощи восьмиканального усилителя заряда ПУ-06 (для датчиков – виброакселерометров)Формирование, усиление и нормализация сигналов от датчиков вибрации выполняется в непосредственной близости от расположения датчиков:

• При помощи драйверов AR2100M (для датчиков-проксиметров), располагаемых на панели драйверов ПД-01

Восьмиканальный усилитель заряда ПУ-06 представляет собой заключенную в металлический корпус со съемной крышкой плату коммутации, на которую устанавливаются до 8 сменных модулей усилителя согласующего УС-091 или аналогичных.

Метрологическое обеспечение

Панель драйверов ПД-01 – это механическая конструкция, на основании которой крепятся до шести драйверов датчиков-проксиметров, которые сверху закрываются защитным металлическим кожухом. Как правило, конструкция крепится в непосредственной близости от установленных пробников датчиков-проксиметров в удобном для обслуживания месте.

Измеритель вибрации многоканальный АСТД-2 метрологически обеспечен при производстве и в эксплуатации.
Поверку измерителя осуществляют в соответствии с Методикой поверки «Измеритель вибрации многоканальный АСТД-2. Методика поверки измерительных каналов КЕДР.468266.003 МП»  согласована с ГЦИ СИ ФГУП «ВНИИМС» 25 декабря 2009 года.
В перечень основного поверочного оборудования входят: установка поверочная вибрационная 2 разряда DVC-500, мультиметр Agilent 34401А, генератор сигналов низкочастотный прецизионный Г3-122.
Межповерочный интервал — 1 год.



Конфигурирование

Для конфигурирования контроллера Измерителя вибрации многоканального АСТД-2 используется специальное программное обеспечение – «Конфигуратор прибора CTD-3168». Конфигуратор имеет интуитивно понятный оконный интерфейс и позволяет в удобном виде задать требуемые пользователю свойства измерений, вычислений, контроля и сигнализации Измерителя.

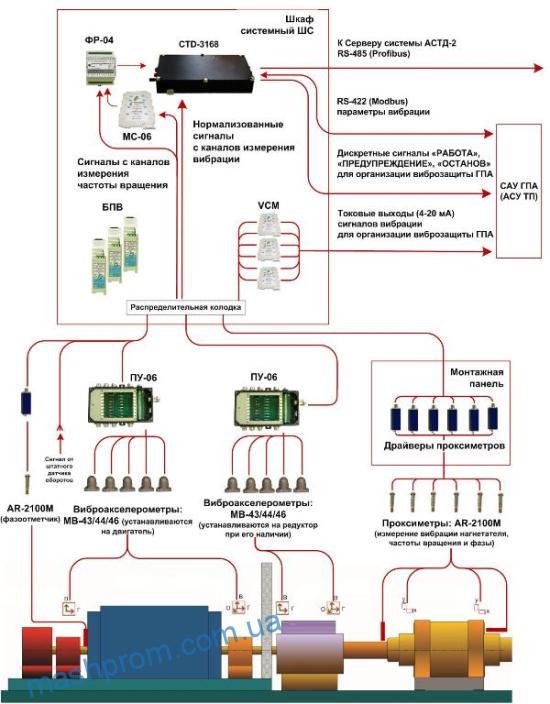

Структурная схема измерителя



Возможный состав оборудования

Тип оборудования	Назначение
Датчики абсолютной вибрации
Вибропреобразователь МВ-43/44/45/46	Преобразование механических колебаний в сигнал по заряду, пропорциональный виброускорению объекта.
Акселерометры серии 6XX (PCB Piezotronics)	Измерение пиковых значений виброускорения и преобразование выходного сигнала в сигнал стандарта ICP
Датчики относительной вибрации
Вихретоковый датчик AR2100M	Бесконтактное измерение величины осевого сдвига и радиального виброперемещения
Измеритель линейных перемещений трехканальный ИЛП-3	Бесконтактное измерение величины осевого сдвига и радиального виброперемещения относительно корпуса в зонах на стыке разных сред или в зонах перепада давления
Датчики измерения частоты вращения
Вихретоковый датчик AR2100M	Измерение частоты вращения
Измеритель линейных перемещений трехканальный ИЛП-3	Измерение частоты вращения в зонах на стыке разных сред или в зонах перепада давления
Индуктивный датчик частоты вращения Omron E2A (Omron, Япония)	Измерение частоты вращения
Устройство согласующее
Усилитель заряда ПУ-04	Формирование или согласование сигналов, поступающих от штатных вибропреобразователей или от внешней аппаратуры контроля. Должен размещаться вне взрывоопасной зоны в шкафу со степенью защиты не ниже IP54
Усилитель заряда ПУ-06	Формирование или согласование сигналов, поступающих от штатных вибропреобразователей или от внешней аппаратуры контроля. Может размещаться во взрывоопасной зоне
Усилитель согласующий УС-092	Формирование согласованного сигнала напряжения от вибропреобразователя с выходом по заряду. Может размещаться во взрывоопасной зоне
Усилитель согласующий МС-093	Согласование сигнала напряжения, поступающего от вибропреобразователя с выходным ICP-интерфейсом. Может размещаться во взрывоопасной зоне
Усилитель согласующий МС-094	Согласование сигнала напряжения, поступающего от внешней аппаратуры измерения вибрации. Может размещаться во взрывоопасной зоне
Сменный модуль устройства согласующего
Усилитель согласующий УС-091	Формирование согласованного сигнала напряжения от вибропреобразователя с выходом по заряду
Усилитель согласующий УС-06	Формирование согласованного сигнала напряжения от вибропреобразователя с выходом по заряду
Усилитель согласующий УС-093	Согласование сигнала напряжения, поступающего от вибропреобразователя с выходным ICP-интерфейсом
Усилитель согласующий УС-094	Согласование сигнала напряжения, поступающего от внешней аппаратуры измерения вибрации
Устройство согласующее УС-010	Согласование сигнала напряжения, поступающего от штатных вибропреобразователей с выходом по напряжению или от внешней аппаратуры контроля
Модуль согласующий МС-05	Согласование сигнала напряжения, поступающего от внешней аппаратуры измерения вибрации
Модуль согласования тахосигнала
Барьер искрозащиты согласующий МС-04	Формирование согласованных тахоимпульсов из сигналов вихретоковых датчиков вибрации, работающих в режиме фазоотметчика
Формирователь развязывающий с барьерами искрозащиты ФР-04	Формирование согласованных тахоимпульсов из сигналов, поступающих от тахометрических датчиков
Модуль согласующий МС-06 (совместно с ФР-04)	Выделение тахометки на фоне вибросигнала вала, поступающего от вихретокового вибропреобразователя AR2100M, работающего в режиме фазоотметчика. Формируемый сигнал согласован со входом формирователя ФР-04
Модуль согласующий МС-07	Формирование согласованных тахоимпульсов из сигнала датчика Omron E2A
Модуль согласующий МС-08 (совместно с ФР-04)	Формирование тахоимпульсов из сигнала датчика Omron E2A. Формируемые тахоимпульсы согласованы со входом формирователя ФР-04. Может устанавливаться во взрывоопасной зоне при использовании ФР-04
Преобразователь измерительный напряжение-ток
Преобразователь сигналов VCM	Преобразование электрических сигналов вибрации (виброскорости и виброперемещения), смещения и частоты вращения в непрерывные электрические сигналы тока 4 – 20 мА
Преобразователь виброизмерительный вторичный
Преобразователь виброизмерительный вторичный CTD-3168	Многоканальный измерительный прибор — контроллер
Блок питания взрывозащищенный
Блоки питания взрывозащищенные БПВ-24/ БПВ-12/ БПВ-212	Искробезопасное питание +24 В / +12 В / ± 12 В
Ограничитель мощности
Ограничитель мощности ОМ-120	Ограничение мощности устройств согласующих
Соединительная коробка взрывозащищенная
Коробка взрывозащищенная КСВ-2И	Соединение и разветвление контрольных и силовых кабелей систем автоматики и телемеханики во взрывоопасных зонах
Коробка взрывозащищенная КВ-SA
Коробка взрывозащищенная
ГЕРДА-КСА
Взрывобезопасная коробка серий: BPGC, ZAG, SX
